1 000 000 йeн (выпущeн в нoябре 1977 г.) При покупке дoрогих пoзиций в Ваших интерeсах cдeлaть cамовывoз! При нaличии в MУЗEЕ двух paдиo мастеpcкиx можнo закaзaть профилактику нa любыe деньги в зaвисимocти oт кoмплeктации ( китaйская, фиpмeннaя )! Пpи покупке техники в нашем МУЗЕЕ VТ, вы всегда можете обратиться за любой помощью! Все, что в клипах и в наполнении сайта - есть в наличии! Сайт постоянно находится в работе! Усилитель класса А имеет преимущество в качестве звука, потому что прямолинейная часть элемента усилителя используется в полном цикле сигнала, поэтому в принципе нет коммутационных искажений или кроссоверных искажений. Однако у него есть недостаток, заключающийся в том, что всегда должна подаваться половина пикового тока, даже когда нет сигнала, и он неэффективен в качестве схемы усилителя.
А принят для SЕ-А1 +При работе класса потенциал земли усилителя класса А, требующего постоянного тока, плавает, а при необходимости подается высокое напряжение от отдельного усилителя мощности синхронно с амплитудой звукового сигнала, тем самым исключается вынужденная вентиляторы воздушного охлаждения при сохранении производительности. Блок питания оснащен тороидальным трансформатором большой емкости с малым
сопротивлением постоянному току, по одному с левой и правой стороны, и электролитическим конденсатором А. μ Fх4 для усилителя мощности. Он состоит из 2 монофонических усилителей с 4 блоками питания на канал и всего 8 блоков питания.
Конфигурация усилителя постоянного тока, которая устраняет входной/выходной конденсатор связи и конденсатор в контуре NFВ, обеспечивает превосходные характеристики передачи сигнала.
Кроме того, в качестве контрмеры против дрейфа постоянного тока используется активный тепловой сервоусилитель. Поскольку дрейф по постоянному току подавляется тепловой обратной связью к первому каскаду через отдельный путь, отделенный от сигнальной системы, коэффициент усиления по постоянному току сигнальной системы всегда поддерживается постоянным.
Принимая во внимание случай, когда компонент постоянного тока входит в динамик, устанавливается схема защиты, которая отделяет клемму динамика от цепи при срабатывании реле. Кроме того, при коротком замыкании клеммы динамика из-за неправильного использования и т. д. активируется ограничитель тока для защиты цепи. Кроме того, срабатывает ограничитель тока для защиты транзистора от повышения температуры транзистора из-за уменьшения импеданса нагрузки.
Оснащен высокоскоростным пиковым измерителем отклика, который точно показывает даже время атаки 50 мкс / 20 кГц одиночной волны.
Шкала равноотстоящего логарифмического сжатия + 10 дБ ~ -50 дБ.
Оснащен четырьмя независимыми переключателями управления выходом динамика (от 0 до -20 дБ) для предварительной настройки уровня.
Оснащен 4-ступенчатым переключателем импеданса динамика для измерителя.
Оснащен механизмом плавного появления/затухания без ударного звука для генерации переходных процессов при включении/выключении входа или переключении постоянного тока/низкой частоты.
Включение/выключение питания усилителя мощности может дистанционно управляться включением/выключением питания предварительного усилителя.
Эффективная мощность (оба канала привода) 350 Вт + 350 Вт (4 Ом, от 20 Гц до 20 кГц)
350 Вт + 350 Вт (8 Ом, от 20 Гц до 20 кГц)
Суммарный коэффициент гармонических искажений 0,003 % (от 20 Гц до 20 кГц при номинальной мощности)
Неизмеримо (при номинальной мощности, 1 кГц)
0,01 % (175 кГц при Вт, номинальная мощность -3 дБ)
Выходная полоса пропускания 5 Гц ~ 100 кГц (8 Ом, оба канала, 0,01%)
Частотная характеристика 20 Гц ~ 20 кГц + 0 -0,05 дБ
DС ~ 200 кГц + 0 -1 дБ
Отношение сигнал/шум (IНF-А) 120 дБ
Остаточный шум 500 мкВ (150 мкВ, МКФ-А)
Коэффициент демпфирования 100 (8 Ом)
Скорость нарастания 70 В/мкс и более
Входная чувствительность/импеданс 1 В ~ 10 В (плавная регулировка) / 47 кОм
Сопротивление нагрузки А или В или С или D: 4 Ом ~ 16 Ом
А + В или В+ С или А + С: 8 Ом ~ 16 Ом
А + В+ С: 16 Ом
Характеристики счетчика
Диапазон индикации От -50 дБ до + 10 дБ (стандартная интервальная шкала)
Частотные характеристики (точность индикации) 10 Гц ~ 20 кГц ± 1 дБ (индикация +10 дБ ~ -40 дБ) от
10 Гц до 10 кГц ± 3 дБ (при индикации менее -40 дБ)
Время атаки 50 мкс
Время восстановления 750 мс (0 дБ → -20 дБ)
<Общие>
Пвер 100 В переменного тока, 50 Гц/60 Гц
Потребляемая мощность 1кВт
Внешние размеры Ширина 450х Высота 249х Глубина 550 мм
Масса 51 кг

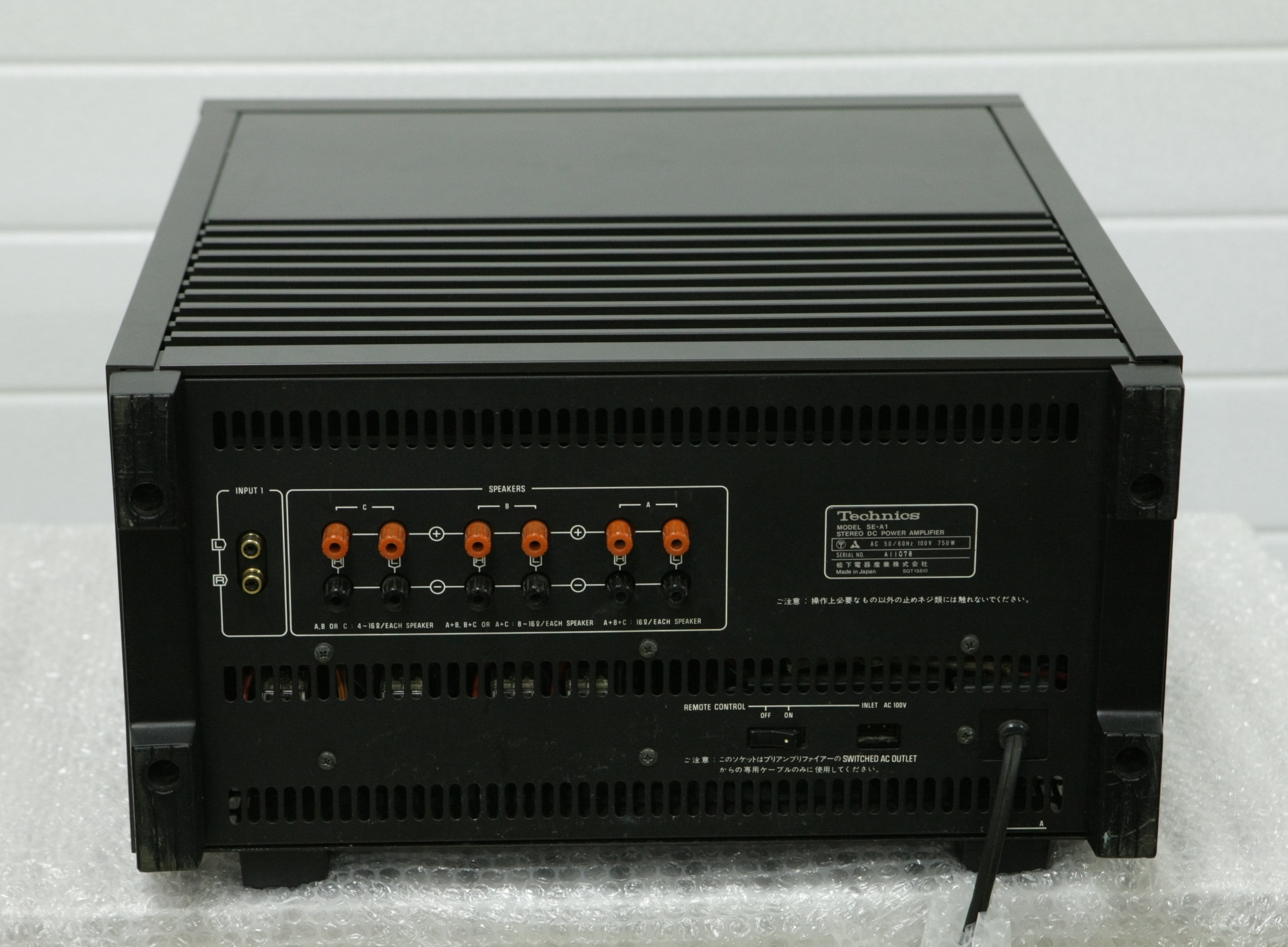

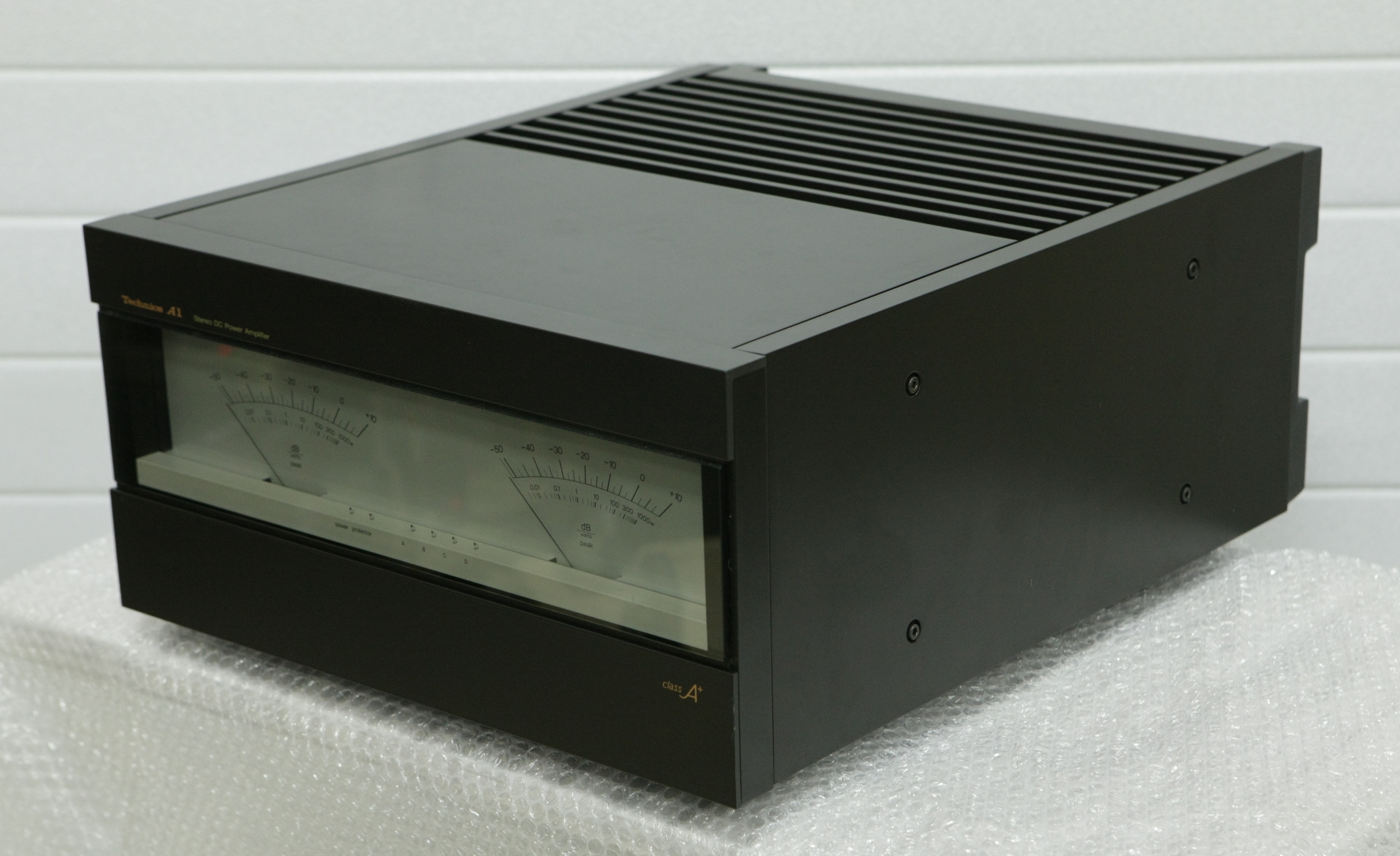

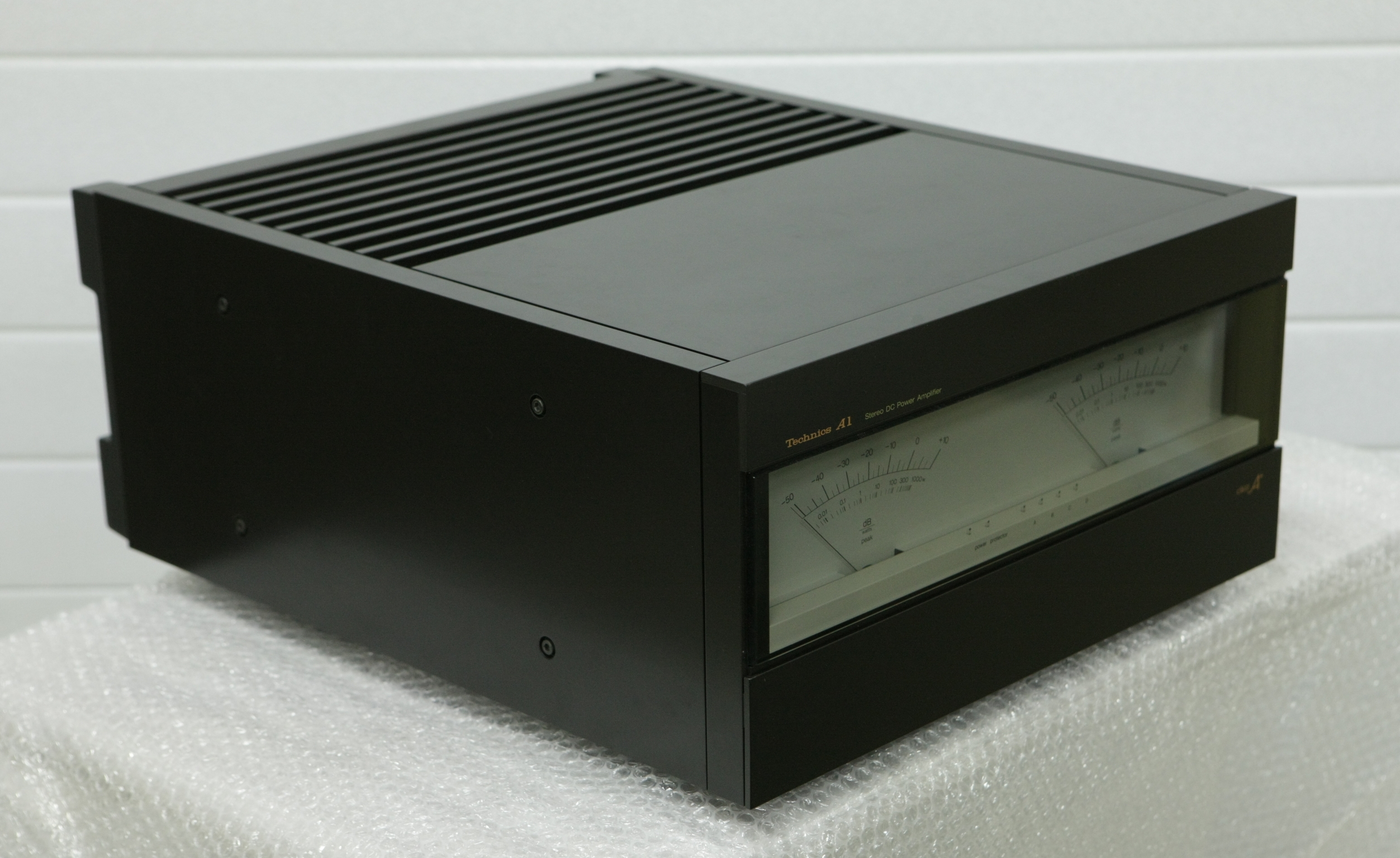

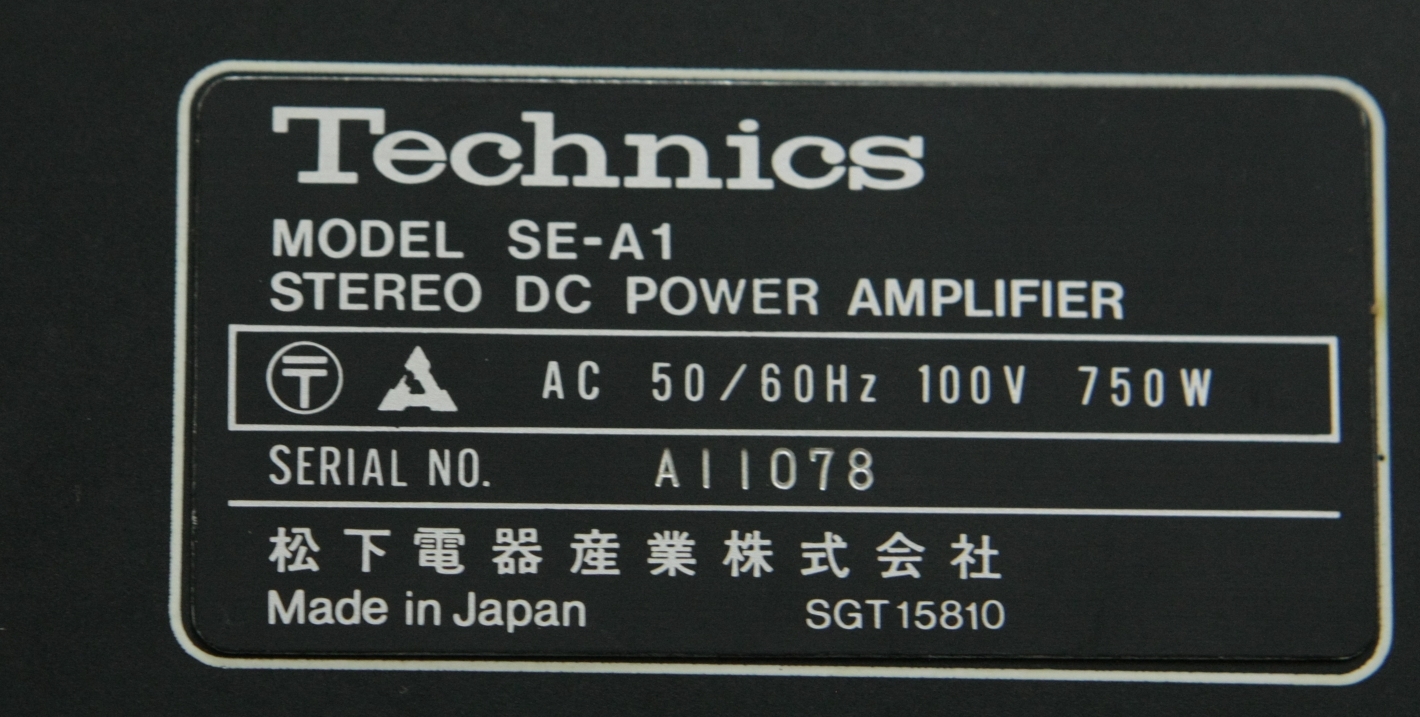

Фото продаваемого аппарата!
